GVDJ起重機調壓調速控制器

GVDJ起重機調壓調速控制器是根據起重機運行特點而開發的專業調速產品，該產品是從GVDJ-II調速控制器的基礎上開發的，屬我公司第四代調速產品，具有完全獨立的自主知識產權。新一代的GVDJ控制器采用了先進的DSP技術，主要技術指標達到國際先進水平。GVDJ在轉子反饋的基礎上增加了編碼器反饋的功能，使調速精度更準確；當主令回零，新增加的抱閘失靈保護能自動檢測機械抱閘，使重物不會下滑；使用將更加方便合理，特別適用于重級工作制且處于惡劣環境中的起重機的驅動和控制。

GVDJ起重機調壓調速控制器參照國家標準GB3797-2005、GB4720-84和行業標準JB-4315-2004設計與生產。產品符合GB14048.1或GB14048.4國家標準，并已通過國家質量體系認證和國家CCC認證，從產品的設計，生產制造到客戶的每一個環節，我們嚴格按照IS09001-2000國家質量體系標準執行。

GVDJ起重機調壓調速控制器產品適用于冶金、礦山、鐵路運輸、港機、建筑、化工、石油等行業傳動控制。

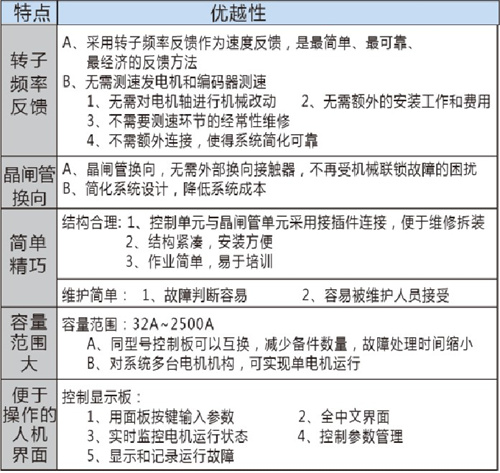

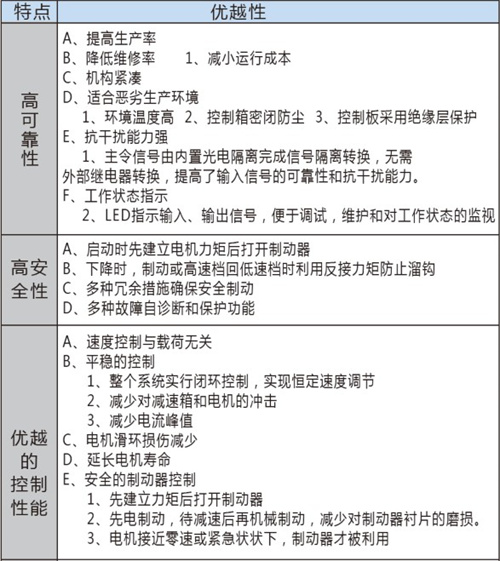

特點與優越性
結構及技術指標

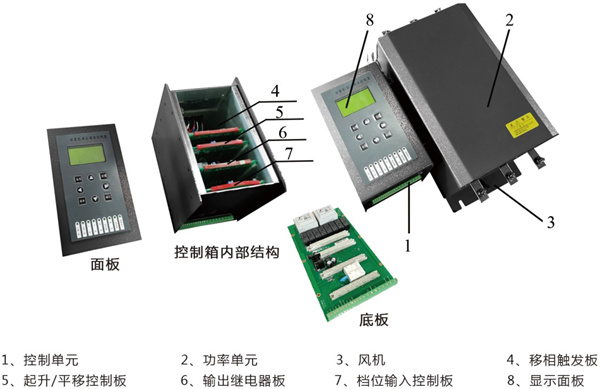

GVDJ控制器由控制單元和功率單元組成，兩者固定為一體。電氣連接方式通過矩形插座連線連接，控制單元由升降控制板（GV-002DI）/（平移控制板GV-003DI）、輸岀板（GV-004DI、GV-008DI）、檔位輸入控制板（GV-009DI）、移相觸發板GV-005DI）、顯示板（GV-015DI）及案板（GV-006DI）組成。功率單元由晶閘管、散熱器、壓敏電阻、阻容保護模塊、溫度繼電器及風扇組成。整體結構如下圖所示：
供電電源電壓：3～AC380V  50Hz電壓允許變化范圍:-15%～+10%

控制電源電壓：AC220V  50Hz電壓允許變化范圍：-15%～+10%

環境溫度：-25℃～+60℃

調速誤差：≦5%

轉速變化率：≦5%

均流系數：≧0.9

耐振強度：5～l3Hz,振幅1.5mm,13～150Hz,加速度lg

防護等級:控制單元IP51,晶閘管單元1POO（可根據用戶要求提高防護等級） 主要保護功能

電源故障保護:電源錯相、缺相、相不平衡、欠壓保護（控制器自身的欠電壓保護不能作為系統的欠電壓保護）

電機過載、短路、缺相和三相不平衡保護

晶閘管過熱保護

無速度反饋保護

無電流反饋保護

上升失速保護（僅限升降型）

下降超速保護（僅限升降型）

電機堵轉保護
